La expansión urbana de La Serena, que ha transformado los antiguos fundos agrícolas de la Quebrada de Peñuelas en nuevos condominios, trajo consigo un desafío silencioso: excavar en los limos arenosos de baja cohesión que dominan la terraza costera. Cada sótano que se abre entre la Avenida del Mar y la Ruta 5 modifica el estado tensional del subsuelo, y ahí es donde el monitoreo geotécnico de excavaciones deja de ser un trámite para convertirse en la herramienta que anticipa deformaciones. Nosotros instalamos inclinómetros, celdas de carga en puntales y puntos topográficos de control antes de que la retroexcavadora mueva el primer balde. Porque la precisión no se improvisa. En proyectos donde el nivel freático aparece a menos de 4 metros de profundidad, como ocurre en varios sectores del borde costero, complementamos los instrumentos con un ensayo CPT para perfilar la resistencia al drenaje sin alterar la muestra, y así calibrar los umbrales de alerta del sistema de monitoreo.
En suelos granulares saturados de la terraza costera, un monitoreo sin correlación climática es solo la mitad del diagnóstico.
Metodología y alcance
Consideraciones locales
La terraza marina sobre la que se asienta La Serena esconde un riesgo que no se ve en superficie: los depósitos de arena limosa con lentes de arcilla que, al ser cortados por una excavación profunda, pueden desarrollar fallas progresivas sin aviso sísmico previo. La experiencia en el sector de la Avenida Francisco de Aguirre nos ha mostrado que las excavaciones superiores a 4.5 metros activan desconfinamientos laterales que se traducen en asentamientos diferenciales en las propiedades colindantes en menos de 72 horas si no hay un sistema de alerta temprana. No se trata de instalar instrumentos y olvidarse. El monitoreo geotécnico de excavaciones efectivo exige umbrales de velocidad de deformación, no solo de magnitud absoluta. Si el inclinómetro marca más de 2 mm/día durante dos jornadas consecutivas, el protocolo de revisión de apuntalamiento se activa de inmediato. Y en una zona sísmica como esta, donde la NCh433 clasifica el suelo como tipo C o D según el sector, los acelerógrafos en fondo de excavación son obligatorios para cualquier estructura de categoría II o superior.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Video explicativo
Normativa aplicable
NCh2369:2023 - Diseño sísmico de estructuras e instalaciones industriales, ASTM D6230-21 - Monitoreo de taludes con inclinómetros, NCh1508:2014 - Geotecnia - Estudio de mecánica de suelos, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, DIN 4150-3 - Vibraciones en edificaciones (referencia adaptada en NCh2369)
Servicios técnicos asociados
Control de deformaciones en tiempo real
Instalamos inclinómetros verticales fijos con registro continuo y prismas topográficos automatizados en edificios vecinos. Los datos se visualizan en una plataforma web con curva de evolución y semáforo de alerta. El ingeniero a cargo recibe notificaciones si la velocidad de asentamiento supera el umbral definido en el proyecto.
Monitoreo de cargas en entibaciones
Colocamos celdas de carga hidráulicas y strain gauges en puntales metálicos para verificar que las fuerzas reales no excedan la capacidad de diseño del apuntalamiento. En excavaciones entre medianeros, típicas del centro de La Serena, este control evita la plastificación de los perfiles de acero por sobrecargas no previstas.

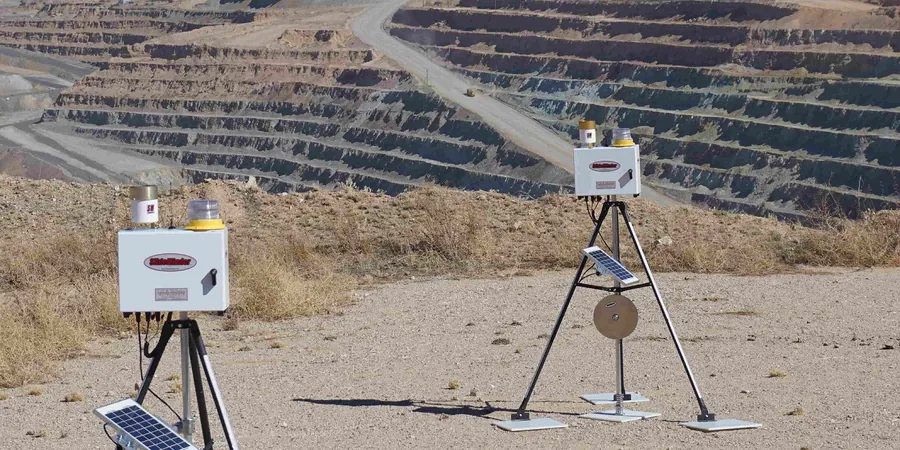

Auscultación de vibraciones y aceleraciones sísmicas
Desplegamos sismógrafos triaxiales y acelerógrafos de fondo para registrar la respuesta dinámica del suelo excavado ante sismos y vibraciones de maquinaria. El informe de evento sísmico se emite en menos de 24 horas, con la clasificación de daño potencial según la norma NCh2369 vigente.
Parámetros típicos
Preguntas frecuentes
¿Desde qué profundidad de excavación es obligatorio el monitoreo geotécnico en La Serena?
No existe una profundidad fija universal, pero la práctica ingenieril en la región, alineada con la NCh2369 y los criterios del manual de carreteras, exige monitoreo cuando la excavación supera los 3.0 metros de altura y existen estructuras vecinas a una distancia menor que el doble de la profundidad excavada. En el centro histórico de La Serena, con edificaciones antiguas de adobe, ese umbral baja a 1.5 metros por el riesgo de daño por vibración y asentamiento diferencial.
¿Qué instrumentos específicos instalan en una excavación típica?
El set mínimo incluye inclinómetros verticales perforados hasta 1.5 veces la altura del corte, puntos de control topográfico en todas las edificaciones dentro de la zona de influencia, y celdas de carga si el sistema de entibación usa puntales activos. En suelos saturados añadimos piezómetros de cuerda vibrante para correlacionar la presión de poros con los desplazamientos laterales. Los acelerógrafos se suman en toda obra de categoría II o superior.
¿Cuál es el rango de inversión para un servicio de monitoreo geotécnico de excavaciones?
El costo varía según la profundidad de la excavación, la cantidad de líneas de inclinómetros y la duración del monitoreo. Para un proyecto de edificación estándar en La Serena con una excavación de 4 a 6 metros y tres meses de control, la inversión se sitúa entre $451.000 y $1.250.000 mensuales, incluyendo instrumentos, instalación, plataforma de datos e informes semanales firmados por el ingeniero responsable.
¿Cómo se definen los umbrales de alerta en el sistema de monitoreo?
Los umbrales no son números genéricos: los calculamos para cada proyecto usando modelos de elementos finitos que simulan la secuencia constructiva real. El límite de asentamiento diferencial angular se fija típicamente en 1/500 de la luz entre apoyos para estructuras de hormigón armado, y la velocidad de deformación horizontal se limita a 2 mm/día en fase de excavación activa. Si el monitoreo muestra una tendencia a superar esos valores en dos lecturas consecutivas, el protocolo de revisión se activa automáticamente.
