La norma NCh433.Of1996 modificada en 2012 exige clasificación sísmica de sitio, pero en La Serena el desafío no termina ahí. La geomorfología costera combina terrazas marinas con depósitos aluviales del río Elqui, generando contrastes de velocidad que una sísmica de refracción tradicional simplemente promedia. La tomografía sísmica de refracción/reflexión resuelve esta ambigüedad. El método invierte tiempos de primera llegada y eventos de reflexión para construir un modelo 2D de velocidad de ondas P y S, delimitando con precisión la interfaz suelo-roca y detectando zonas de baja rigidez. En proyectos sobre las terrazas altas que rodean el centro histórico, hemos identificado paleocanales enterrados que ningún sondaje aislado habría detectado. Para correlacionar estos perfiles con parámetros de resistencia, el equipo técnico integra los resultados con ensayos SPT en puntos de control estratégicos, o con perfiles de resistividad cuando se necesita mapear la pluma salina cerca de la línea de costa.

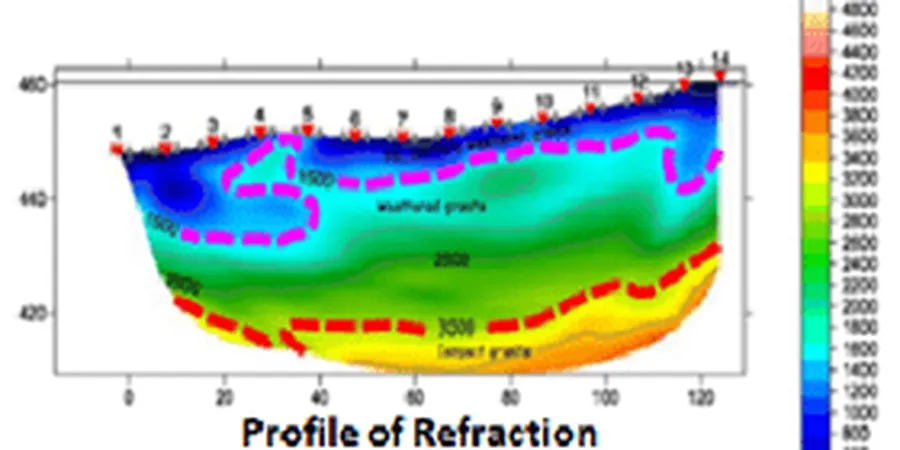

La tomografía sísmica revela lo que el ojo no ve: paleocanales, contactos irregulares y zonas de baja velocidad que comprometen la cimentación en La Serena.
Metodología y alcance
Consideraciones locales
El evento de Illapel de 2015 (Mw 8.3) generó en La Serena aceleraciones máximas del orden de 0.35 g en suelo firme, recordando que la subducción peruano-chilena no da tregua. Omitir un perfil de Vs30 obtenido por tomografía sísmica es condenar el diseño a un suelo tipo C o D mal caracterizado, pagando de más en acero o, peor aún, subestimando la demanda sísmica real. La NCh433 exige el parámetro Vs30 para clasificar el sitio, y la NCh2369 lo requiere para estructuras industriales. El dato de Vs obtenido por MASW es un promedio unidimensional. La tomografía añade la variación lateral, crucial en laderas o terrazas donde el espesor del suelo cambia drásticamente. Un perfil de velocidad mal definido subestima los efectos de borde de cuenca que sí ocurren en el valle del Elqui. La profundidad del basamento y la geometría del contacto suelo-roca definen la amplificación sísmica local; ignorarlo es asumir una homogeneidad que el subsuelo de la IV Región no tiene.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Normativa aplicable
NCh433.Of1996 Mod.2012 — Diseño sísmico de edificios (clasificación Vs30), NCh2369.Of2003 — Diseño sísmico de estructuras e instalaciones industriales, ASTM D5777-18 — Guía estándar para el uso del método de refracción sísmica, ASTM D4428/D4428M-14 — Métodos de ensayo para crosshole sísmico (referencia para parámetros elásticos dinámicos)
Servicios técnicos asociados
Perfil de refracción tomográfica (P)
Adquisición con tendido de 94.5 metros, 7 disparos y procesamiento con inversión 2D. Ideal para mapear el contacto suelo-roca y detectar zonas de baja velocidad en terrazas aluviales.
Adquisición combinada P + MASW
Tendido único que captura ondas P para refracción y ondas superficiales para análisis multicanal. Entrega Vp, Vs y Vs30 en un mismo perfil, optimizando tiempo en terreno.
Informe geofísico para clasificación sísmica
Documento que incluye procesamiento tomográfico, gráficos de velocidad 2D, determinación de Vs30 y clasificación de sitio según NCh433, listo para memoria de cálculo estructural.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre refracción sísmica convencional y tomografía sísmica?
La refracción convencional usa el método de tiempo de intercepto que asume capas plano-paralelas con velocidad constante. La tomografía sísmica aplica inversión por trazado de rayos curvos, generando un modelo 2D de velocidad que muestra variaciones laterales reales. En La Serena, donde los depósitos aluviales tienen cambios de facies en pocos metros, la tomografía evita errores de interpretación por capas inclinadas o lentes de material más competente.
¿Cuánto cuesta una línea de tomografía sísmica en La Serena?
El costo de una línea de tomografía sísmica de refracción/reflexión en La Serena varía entre $1.221.000 y $2.357.000, dependiendo de la longitud del tendido, el número de puntos de tiro y la complejidad del procesamiento. Campañas con múltiples líneas o adquisición combinada con MASW pueden ajustar el presupuesto final. El valor incluye informe geofísico con parámetros elásticos dinámicos.
¿En qué tipo de proyectos se exige un perfil de Vs30?
La NCh433 exige clasificar el suelo según Vs30 para todo edificio nuevo. La NCh2369 lo requiere para estructuras industriales, estanques y equipos sensibles. También es mandatorio en hospitales, colegios y edificios de más de 5 pisos. En la práctica, cualquier proyecto que presente un estudio de mecánica de suelos a la DOM de La Serena debe incluir el perfil de velocidad de ondas de corte si el suelo no es roca competente aflorante.
¿Qué precisión tiene la tomografía para detectar el nivel freático?
El nivel freático se manifiesta como un contraste de velocidad de ondas P: el suelo saturado transmite ondas a más de 1.500 m/s, mientras que el mismo material seco puede estar bajo 600 m/s. La tomografía detecta este cambio con resolución del orden de 1 metro en los primeros 15 metros de profundidad, siempre que exista contraste suficiente de saturación. En la terraza costera de La Serena, donde la napa fluctúa estacionalmente, el método es eficaz para mapear el techo del acuífero libre.
